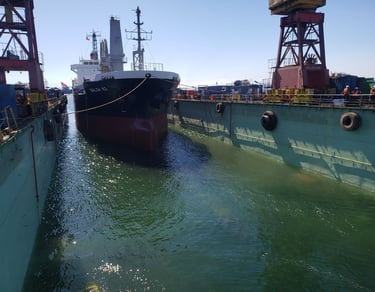

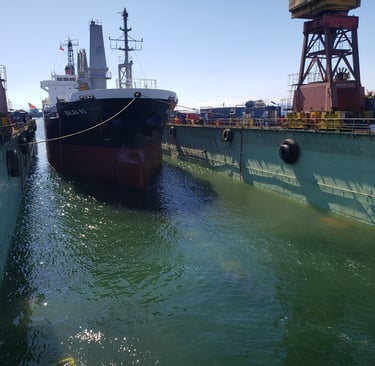

Control de Calado y Deflexión para Diques Flotantes

Plataforma para el control de sensores: control de tanques, calados, trim, escora, hogging y sagging para buques, diques flotantes, embarcaciones y artefactos marítimos.

• Plataforma con un poderoso centro de procesamiento que adicionalmente permite:

• Generar información analítica basada en IA para análisis predictivos

• Permite combinar datos de diferentes sensores para generar analítica proactiva

• Permite establecer umbrales de alarma basados ​​en datos directos y/o combinados

• Permite guardar datos históricos para su posterior análisis

• Permite enviar datos por Internet para reportar a plataformas remotas

• Permite activar o desactivar elementos de control (sirenas, bombas, válvulas, etc.)

• Permite incorporar sensores existentes.

  La información se muestra en paneles de control que son diseñados según los requerimientos del usuario, por lo que pueden adaptarse al uso y costumbre de cada operación en particular.

Configuración para múltiples tanques

Sistema totalmente flexible en cuanto al número y tipo de depósitos o sensores y que permite configurar hasta 256 sensores en un único bus de datos. Para la transmisión de datos se utiliza Modbus RTU/TCP, que es un estándar para las comunicaciones IoT industriales y facilita la conectividad interna. A través de este protocolo es posible obtener información de forma digital, sin necesidad de calibración de cada sensor. Todas las conversiones de unidades, de volumen a masa, por ejemplo, o los cálculos con diferentes densidades, se pueden realizar directamente por software, por lo que toda la adaptación de unidades se puede realizar de forma cómoda y sin largos procesos de calibración individual. La alimentación de los sensores se realiza a través del mismo bus digital, por lo que no se requieren cableados de alimentación en paralelo ni fuentes de alimentación distribuidas.

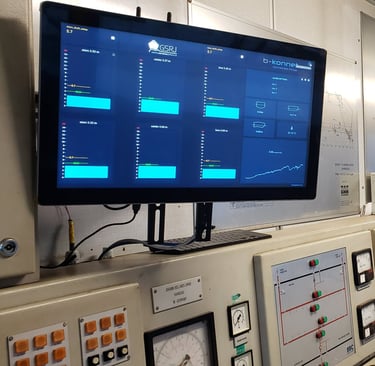

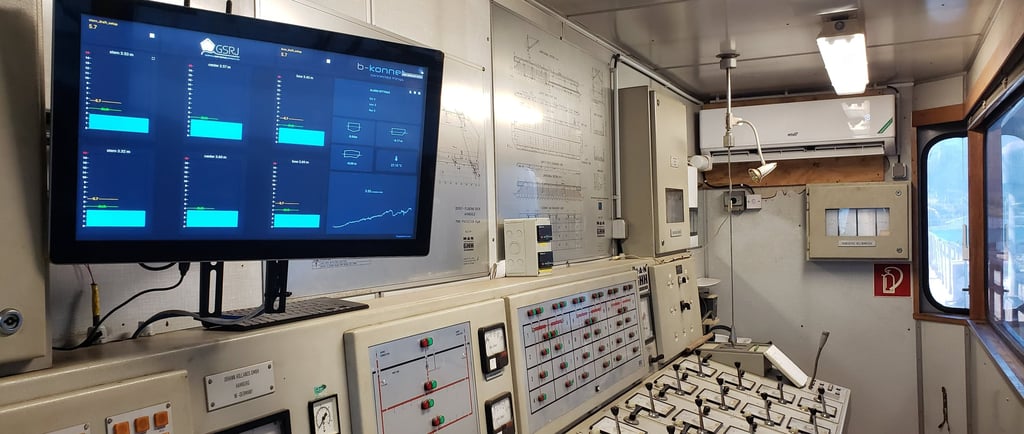

Panel de Control

Un intuitivo panel de visualización muestra directamente los niveles de la balsa, calados, inclinaciones laterales y longitudinales y toda la información relevante. También se incluyen elementos definibles por el usuario, como marcar niveles objetivo para calados o balsas, o para definir umbrales de alarma, o para facilitar las maniobras del dique flotante. Toda la información mostrada es exportable a tablas Excel para su análisis en plataformas externas. Todas las gráficas tienen función de visualización a página completa o modificación del rango horario, para análisis detallado o para tener mayor definición en rangos más cortos e incluso de periodos.

Se pueden definir varios paneles que cumplan distintas funciones, como por ejemplo para operación, para vigilancia durante guardias, para análisis históricos, etc. Al ser una plataforma IoT, dispone de versiones de paneles para utilizar en móviles, que son accesibles desde Internet, si hay acceso, o de forma local, a través de la red wifi propia de la plataforma. Los tamaños de monitor son opcionales, pero el sistema base se ofrece con un monitor de 24”.

Sensor Hidrostático

b-kontrol DLCS uses hydrostatic sensors that measure the level based on the depth to which they are submerged. Density corrections depending on the liquid in which they are submerged are carried out directly on the platform, so it is not necessary to individually calibrate each sensor. The hydrostatic pressure signal is transmitted directly, in digital form, to the process center, so it does not require air purge interfaces, making the installation simpler and more reliable. The Keller 36X sensor is a high precision 0.25%FE (0…50ºC) level sensor with digital and/or analog outputs. Level transmitter with RS485 outputs and also a digital output of 4-20mA, 0-10V or 0-5V. Provides level and pressure information in different units, as well as temperature information of the medium in which it is immersed, which expands its application, This sensor is based on Keller piezo-resistive sensors with proven precision and stability.

Unidad centra de Proceso

It includes the high-performance processor on which the b-kontrol ship dymanics platform is installed. This unit fulfills 3 main functions:

• Database

• Advanced Rules and Analytics Engine

• Control Panel

It uses a Postgres relational database that is used as a repository for the data collected by the sensors

The rules and advanced analytics engine allows, among others:
Define alerts and alarms and send to external messaging platforms such as email, telegram and others.

• Define conditions of actions

• Define calibration parameters Define advanced analytics such as statistics, predictions, and data combination

• Send data to external platforms and remote panels over the Internet with MQTT or HTML protocols.

The control panel allows you to display information visually, report alarms and interact with mobile threshold definitions, for example. It also allows adding data control panels from other sensors that can be incorporated in the future. The panels can be customized according to the client’s requirements.
